카티아 유니버셜조인트 만들기

위의 도면을 바탕으로 제작을 시도

나는 어김없이 스캐치로 시작하려했지만

영상자료는 스케치말고 지메트리를 이용해 다른 방법으로 제작하는 방법을 알려줬다

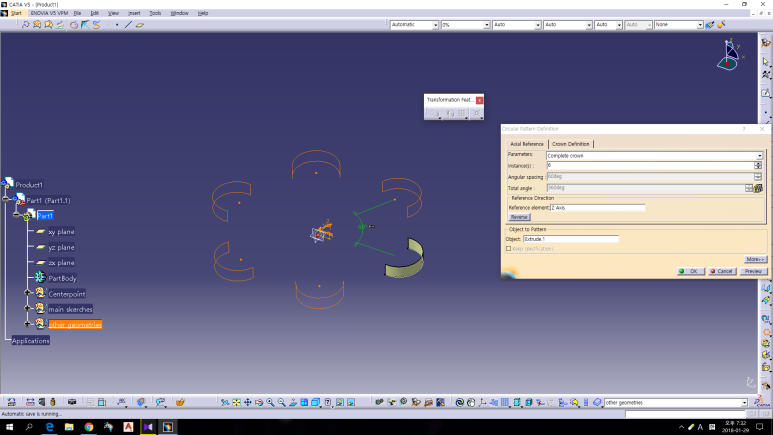

익스트루드 후 원반으로 돌리고

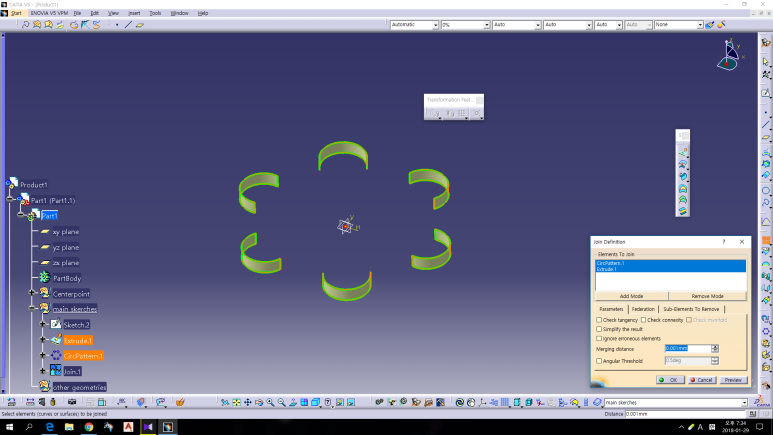

본체와 복사본을 조인트 시킨후

서로를 엣지로 묶어서 하나로 만든다





굳이 위아래가 막히지 않아도 평면에서 작업이 되어서 서페이스닫기가 곧잘적용되는 신세계



















영상자료는 계속해서 자료가 얽히지 않도록 수시로 정리하면서 작업해나가는 모습을 보여준다

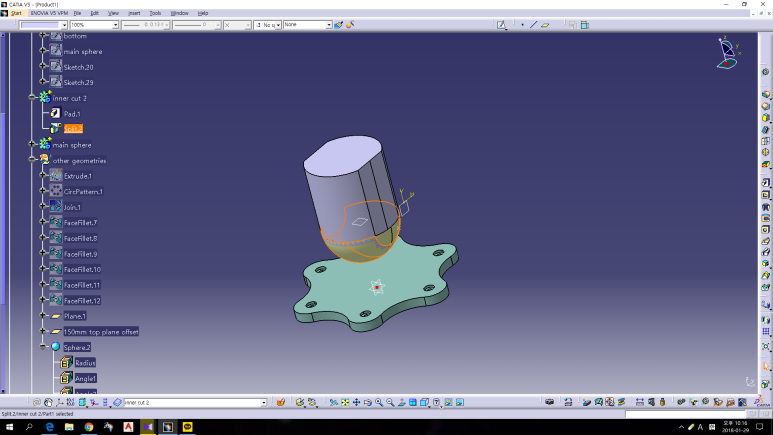

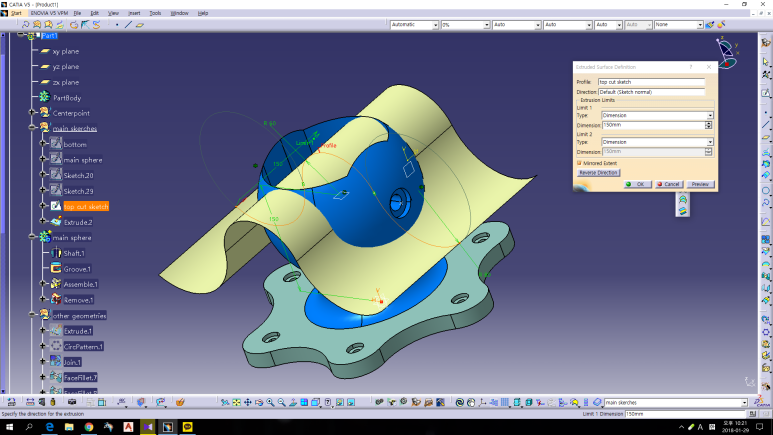

커팅 방향이 잘못되어서 임의로 커팅방향을 수정해 주는 모습

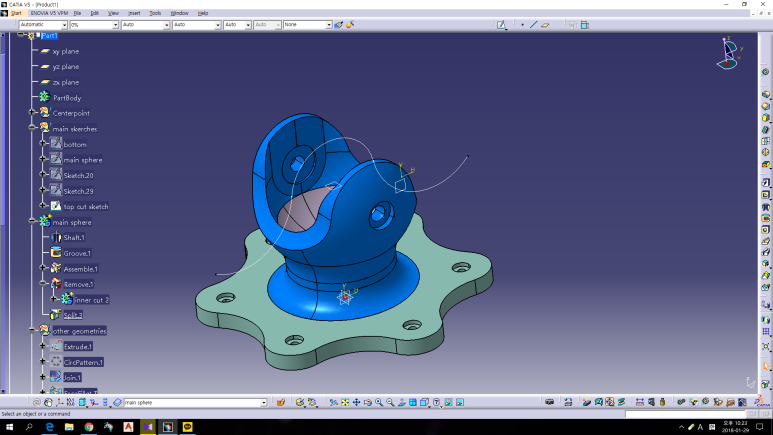

완성
