안녕하세요 오늘은 허스크바나 572XP 엔진톱을 조립해보겠습니다
이 제품은 신제품으로 카브레타가 전자제어 방식으로 되어있습니다
제일먼저 본체의 브레이크 아세이 커버를 레바를 돌려 풀어줍니다
레바를 돌려 풀면 브레이크가 걸려있는 상태라면 브레이크 손잡이를 당겨 한번 풀어준후
브레이크 아세이를 당기면 쉽게 빠집니다
다음으로 톱바를 얹어 주는데요
톱바의 길다란 구멍에 볼트들이 다 들어가겠끔 맞춰주시면 됩니다
톱바의 방향은 크게 상관없습니다
한쪽이 닳으면 결국 뒤집어서도 사용하게 됩니다

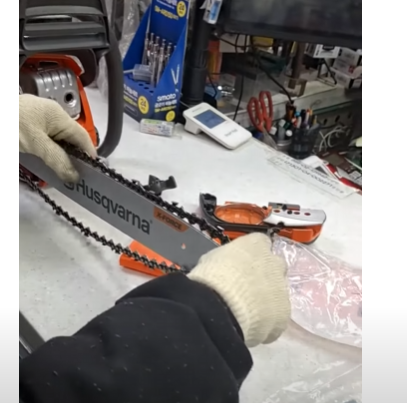

날을 이제 얹어주는데요
해당제품은 본체에 브레이크 드럼이 달려있는 모델로
날을 끼울때 브레이크 드럼쪽으로 날을 먼저 집어넣고 톱바위에 얹는식으로 진행하시면 됩니다
톱바의 끝트머리에서 천천히 날을 돌리면서 끼우면 부드럽게 들어갑니다

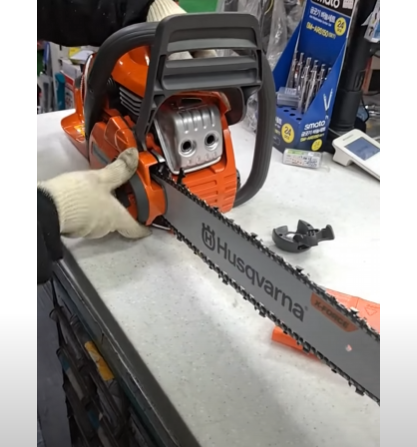

브레이크 아세이 커버를 닫습니다
이때 브레이크 커버를 새게 잠그지는 마세요 톱날 텐션을 조정해야하기 때문에
꽉 잠가놓고 조정하게되면 텐션볼트가 휘어집니다

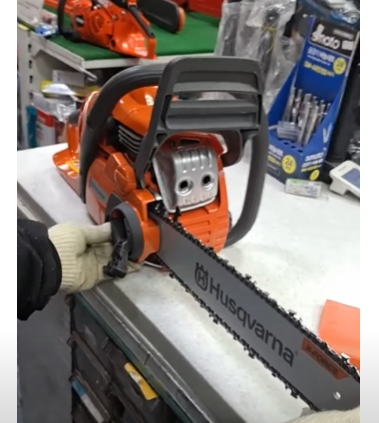

브레이크 커버를 덜 잠근 상태에서 레바 왼편에 있는 톱니바퀴를 위, 아래 돌려가며
텐션을 조정합니다 이때 텐션은 헐겁지 않으면서 날이 자연스레 돌아갈 정도로 텐션을 주시면 됩니다
톱바 라인에 톱날 발이 올라탈정도면 느슨한거고 톱날을 돌려봤을때 안돌 정도면 너무 팽팽한겁니다
톱날 텐션 조정이 끝났다면 브레이크 커버를 꽉 잠그고 마지막으로 톱날 텐션 확인후 이상이 없다면
톱날 커버를 씌워 조립을 마무리하시면 되겠습니다
